npt 나사 가공하는 방법 총정리 해봤다

일단 도표를 얻었고 이걸 참고로 한번 설명해보겠다.



npt 1/2 - 14산 탭을 칠 거야, 피치는 1.814 다. 25.4 나누기 14=1.814



내경 골지름을 알아야 되는데 20.980 이라고 나와 있쥐, cnc 선반에서 프로그램 짜면 x값 제일 마지막 수치가 x20.980 인 거야,



내경 안지름은 현재 모른다. 그건  나중에 설명할께, 어쨌거나 내경 골지름을 20.980 일단 알게 된 거다.



그럼 내가 탭 깊이를 얼마나 깊이 넣어야 되는지가 또 궁금하쥐? 그것도 위에 나와 있다.



기준경 위치가 바로 탭 깊이를 말하는 거야, 22.85 적혀 있잖아. 프로그램에서 탶 깊이 22.85 라고 쳐넣으면 된다.



탭 깊이 22.85인 지점이 탭 외경이 20.980 이라는 의미다.



드릴은 17.86 짜리로 뚫으면 되는데 18짜리 사용하면 되겠네, 보통 1/3 더 깊이 뚫어야 탭 공구와 충돌이 안 생기니까



탭 깊이 대략 23 잡고 드릴경의 1/3 더 넣어야 되니까 23+6=29, 드릴 깊이는 총 29mm 넣으면 된다.



자, 그러면 내경 안지름이 또 궁금하쥐? 그건 다음 사진을 살펴보고 한번 알아보자.





npt 14산 절입량이 1.33 이라고 적혀 있쥐? 이건 바로 골지름 깊이를 말하는 거다. 그런데 이건 편측이므로



지름으로 환산하면 2.66 이 된다.



이제 답 나왔다. 내경 골지름이 20.980 이고 골지름 깊이가 1.33 인데 지름으로 환산해야 되니까



20.980-2.66=18.32 다. 총정리를 하면 내경골지름이 20.980 이 되고 내경안지름이 18.32 가 되는 거다.



나도 전엔 잘 몰랐던 건데 암나사 내경골지름과 숫나사 외경바깥지름은 같은 치수인 거고



암나사 내경안지름과 숫나사 외경골지름은 같은 치수인 거다.



드릴경 알고 드릴 깊이 알고 탭 깊이 알고 탭 깊이 지점에서 탭 공구외경 치수도 알고 골지름 깊이도 알고 더 이상 알아야 할 정보는 없는 거다.



이제 cnc 선반에서나 mct 에서나 외경,내경 가공 다 할 수 있게 된 거다.





cnc 선반에서 x값 프로그램 작성시 참고할 것



미터나사 0.6495*피치*2

유니파이 나사 0.6134*피치*2

위트워드 나사(각도55도) 0.6403*피치*2

npt 나사 (각도60도) 0.7358*피치*2



위트워드 나사에서 0.6403*피치는 골지름 깊이가 된다. npt 나사도 마찬가지로 0.7358*피치는 골지름 깊이가 된다.

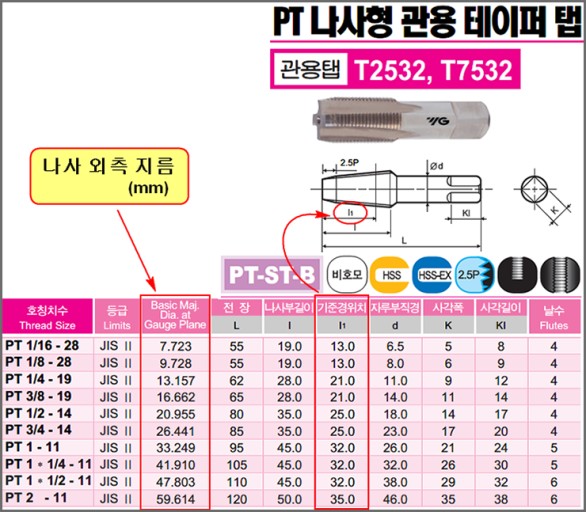

이건 덤으로 pt 나사 도표



이건 또다른 덤으로 pf 나사 도표
